CCTV 카메라 종류와 시스템 구성(카메라+적외선 조명)

CCTV 카메라 종류

설명의 편의를 위해 Hangzhou HikVision과 Bosch Surveillance 사, 그리고 IDIS 라인업 위주로 진행한다.





PTZ 카메라

단어 뜻은 Pan, Tilt, Zoom 등의 광학기능이 있는 카메라인데, 보통 RS-485 또는 RS-232 인터페이스를 통해 진행되는 제품들을 말한다. 과거에는 카메라와 PTZ Unit을 결합해 기능을 수행하고 이 시스템을 동축 컴포넌트와 함께 운용하며 PTZ Console까지 끼워서 돌리곤 했었다.



현재의 시스템은 전부 네트워크 기반으로 변경되고 있어 카메라의 무게가 매우 무거운 경우를 제외하곤 전부 스피드-돔 형식으로 바뀌는지라 열상감지 카메라가 아닌 이상은 순수하게 PTZ 유닛을 통해 기능을 제공받는 카메라를 신품으로 구하기는 사실상 불가능하다.



1. 박스형 카메라

네모난 형태의 비교적 덩치 큰 카메라. 카메라와 PTZ Unit을 결합해 기능을 수행하게 된다.

UTC 프로토콜을 지원하는 PTZ CCTV의 경우 RS-485 그런 거 필요 없이 BNC 영상선에 PTZ 제어 신호를 실어 보내는 패기를 보여준다. 단, 지원하는 DVR과 같이 써야 하는 것이 흠이다.

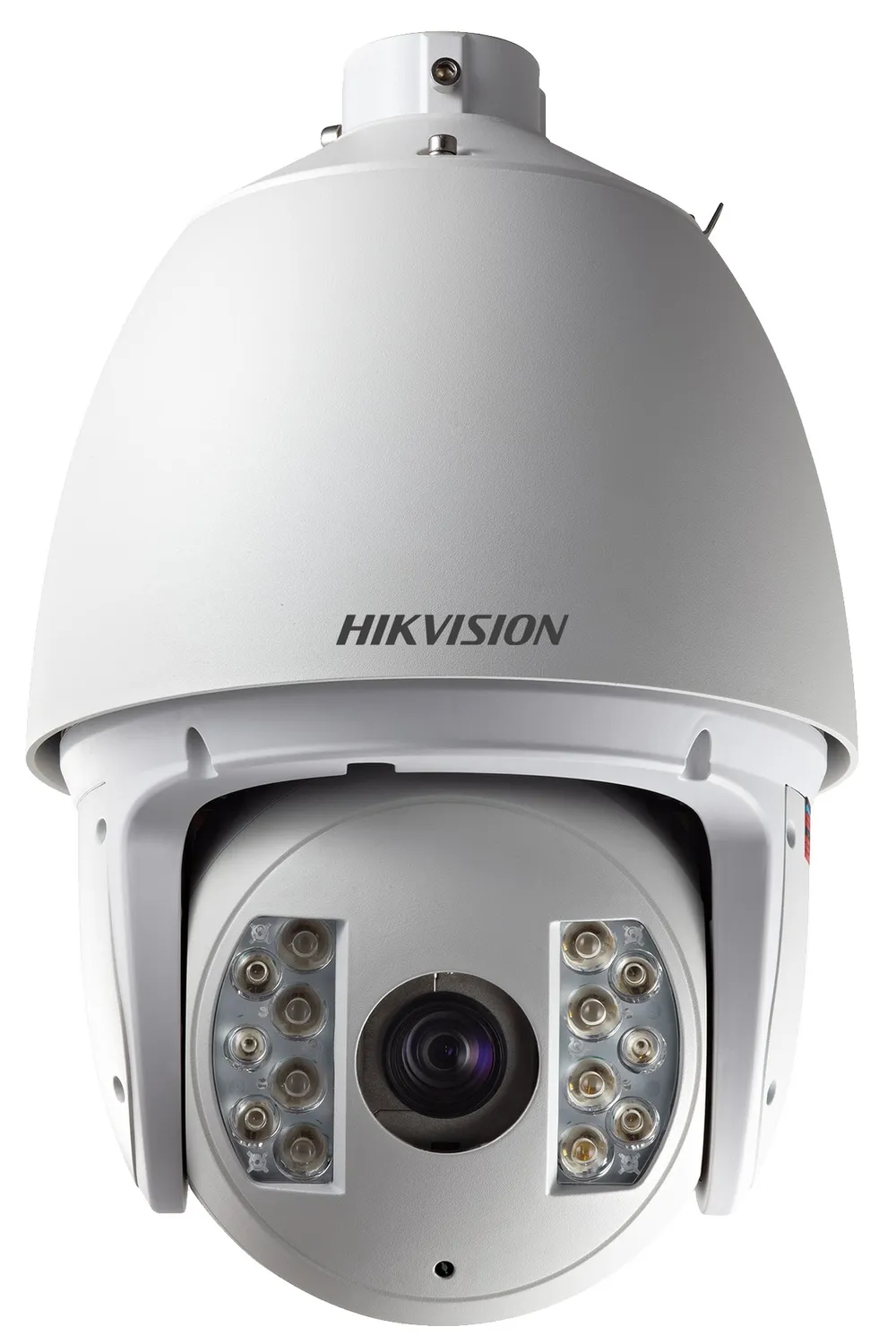

2. 스피드 돔 카메라

PTZ 계통중에서도 화각 변동의 신속성과 기동성을 살려 만들어지는 제품으로 PTZ형 제품군 중에선 가장 인기가 좋다. 조작할 수 있는 범위도 보통 가장 넓게 나오며 제조사의 탑-티어 카메라 역시 스피드 돔 카메라인 경우가 많다. 보통의 경우 Pan 방향은 무한대, Pan 속도는 초당 200도 이상이며 틸트 역시 초당 100도의 속도를 낸다. 줌은 기종에 따라 다르나 보통 30배 정도의 광학 줌 성능을 보유하고 있어 한 대의 카메라만으로 정밀한 추적과 광범위한 탐색이 가능하다.

또한 이런 스피드 돔 카메라는 외부로는 구동부가 크게 나타나지 않고 구형의 디자인을 가져 일반적인 PTZ 카메라에 비해 구동부 걸림이나 부식, 노후화로 인한 장애요소도 훨씬 적은 편이며 크기에 따라 IR Blaster를 대량으로 장착하거나 IR LASER를 올리기도 하며 화상, 근적외선, 원적외선과 같이 여러 대역을 감지하도록 다수의 카메라를 부착하는 경우도 가능하다.



스피드 돔 카메라의 액티브 트랙킹

스피드 돔 카메라 중 상당수는 독립적인, 또는 시스템 연계를 통한 이상 징후 트랙킹이 가능하다. 주로 감시구역에 들어온 물체를 지속적으로 따라가며 촬영하는 경우가 일반적인데, 여러 PTZ 카메라들이 연계되어 상호 간의 시야각을 보완한 체 감시구역 내로 들어온 물체를 실시간으로 추적하게 된다. 카메라로부터 알람신호를 네트워크로 전달받는 것은 덤. 특히 이 분야는 SONY나 다른 외산 장비가 구현이 매우 잘 되어있다는 평가를 받는다.

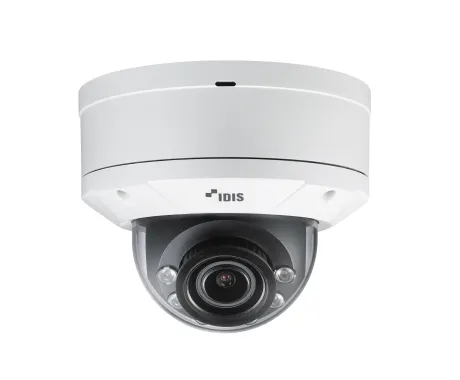

돔형 카메라

돔형 카메라. 주로 실내에서 쓰인다. 기본적으로 카메라에 BNC 선, 전원선만 달려 있는 CCTV로 실내에는 거의 이 돔형 CCTV를 쓴다. 보통 실내에서 사용되기에 방수 기능은 존재하지 않으며 진동에도 다소 취약한 편. 초점은 고정거리 초점인 경우가 많다. 실내에서 운용되는 특성상 주변광이 모자랄 때가 많아 IR Illuminator를 끼고 나오는 경우가 많다. 화각의 초기 조정 범위에 제약이 크므로 설치 및 시공 시 사전에 카메라의 촬영 범위를 검토해야 나중에 카메라를 뜯어내는 등의 불상사가 발생하지 않는다.





박스형 카메라



박스형 카메라는 주로 특정 기능을 제공하는 카메라를 박스형 하우징에 담아 사용하는 경우를 말한다. 그 특정 경우란 여러가지가 있는데 대표적으론 다음과 같다.

• 열영상을 감지하기 위해 FLIR 카메라를 넣어야 할 경우
• 매우 밝은 곳을 촬영하기 위해 WDR 카메라를 넣어야 할 경우
• 매우 어두운 곳을 촬영하기 위해 초고감도 카메라를 넣어야 할 경우



이 경우 상기된 사진에 보이는 것과 같이 표준 하우징에 부착이 가능하도록 제작된 카메라를 아래 사진과 같은 하우징에 집어넣어 이용하게 된다.

이 외에도 이미 박스형이긴 하나 내부 장치의 규모가 커지는 경우엔 제조사에서 박스 형태의 통짜 카메라로도 만들어서 나오는 경우가 있다.

특히 Bi-Spectrum(가시광 + 열상) 타입이거나 Tri-Spectrum(가시광+근적외선+열상 또는 가시광-근적외~가시광전환+열상+자외선) 타입의 카메라들은 매우 크기가 크기 때문에 대부분 박스형 통짜 카메라로 나온다. 비냉각 방식 열상 또는 자외선을 쓰기도 하지만 냉각식 열상을 사용하는 경우도 있으며 이 경우 딸려가는 WDR 초고감도 카메라 역시 냉각식 가시광 센서, 그것도 3 CCD방식일 가능성이 매우 높기 때문.

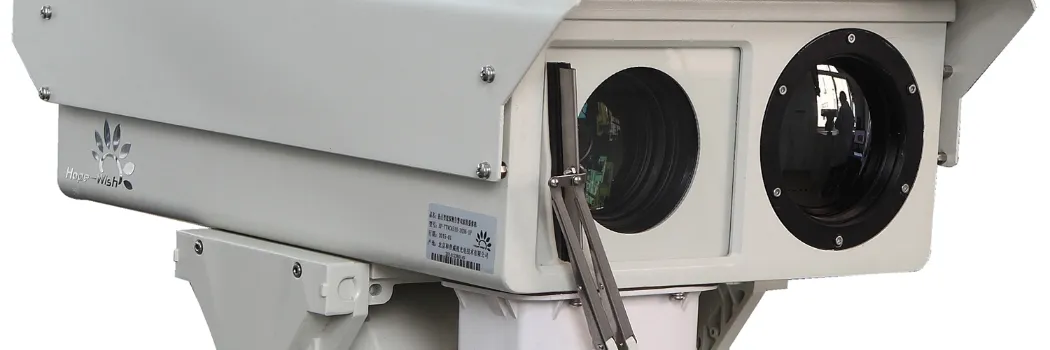

바이-스펙트럼 카메라



트라이-스펙트럼 카메라



Bullet 카메라

MNC5860BR : 1200만 화소 Bullet 카메라

박스형 카메라와 비슷한데 총알 형태로 만들어져 있으며 카메라 하우징 자체가 방수방진이 되도록 제작되어 실내 및 실외에 그대로 부착이 가능한 카메라를 말한다. 모양도 되게 익숙하고 귀여운 것부터 성인 머리만 한 크기까지 다양한 라인업이 준비되어 있으며 제공하는 성능 범위 역시 가장 넓다. 고정된 시야각과 고정된 초점 범위를 가지며 돔 카메라에 비해 시공 후 후조정에도 좀 더 관용도를 가지므로 시공 난도가 낮다는 장점이 있다. 하지만 카메라 특성상 앞으로 길쭉하게 튀어나와 있는 형태라 돔 카메라보다 미묘하게 더 앞쪽을 비추게 된다.

언제부터 그런지는 모르겠지만, 국내 한정으로 Bullet 카메라를 시공할 때, 하이박스 위에 카메라를 붙이거나 카메라 근처에 하이박스를 두는 것 이 왠지 모르게 국룰로 정착했다. 커넥터 빗물 유입 방지, 깔끔한 배선 처리를 위한 마감재, 안정적인 고정을 위한 브래킷 용도로 쓰인다고는 하나, 개인이 직접 DIY로 설치하는 경우, 하이박스를 생략하는 경우도 간간히 있다.



파노라마 카메라

DS-2DP1636Z-D - 여러 카메라로 파노라마를 구현



DS-2CD63C2F-I - 하나의 카메라로 파노라마를 구현

MNC5970DF - 하나의 카메라로 파노라마, 분할화면 구현

Fisheye 계통의 렌즈를 사용해 어안영상을 촬영하거나 여러 개의 카메라가 보낸 영상을 합성해 파노라마 형태의 영상으로 가공하여 전송해 주는 카메라다. 매우 광범위한 구역에서 발생하는 이벤트들을 사각지대 없이 한 번에 담아낼 수 있어 감시 범위가 매우 넓은 카메라이다. 또한 가상 PTZ 등을 사용할 경우 어안 영상이 아닌 플렛 영상으로 재연산된 데이터를 던져주는데 이 기능이 매우 막강하여 한 카메라로부터 FHD PTZ 영상을 3 스트림씩 뽑을 수도 있다. 단일 카메라로 광범위한 곳을 감시하고자 한다면 최적의 선택지이나 주변부 화상의 해상도가 낮으며 어안 영상 특유의 외곡이 생각보다 보기 어렵기 때문에 아직까지 크게 보급이 되진 않고 있다.





IR Illuminator(적외선 조명)



카메라 렌즈 사이로 뺴곡히 박힌 LED들이 전부 IR LED이다. 야간감시기능을 좋게 하며 단위는 Pcs로 IR 센서 개수로 나타내며 당연히 많을수록 야간감시가 잘된다. 강한 출력의 파워 LED를 빼곡히 박아서 해당 기종은 실효거리 약 200M 정도의 IR 성능을 가진다. 개중에는 렌즈의 ZOOM 범위에 따라서 IR LED도 포커스 범위가 좁아지며 출력이 상승하는 경우도 있다.

IR 조사기능을 갖추어 야간에도 감시가 가능하다. 대다수의 카메라가 기본으로 지원하기에 요즘은 따로 특장점이라 하기 애매한 수준. 다만 N/D 필터(DSLR 등에 보면 보이는 파란색 로우패스 필터)를 전자적으로 제어하는 카메라들의 경우엔 본격적인 수준이라 할 만하다. 요즘은 IR 레이저를 조명으로 사용하기도 한다. 일반적인 저가형 Bullet 타입 카메라에도 달려있지만 이건 그냥 700nm대 저가형 적외선 LED(보통 리모컨에 들어가는 그것)를 여러 개 기판에 박아 사용하는 것이다. 심지어 이런 류는 키트도 나온다.

그리고 본격적으로 성능이 요구되는 경우 파워 LED를 삽입한 제품이 이 문단 맨 상단에 삽입된 이미지의 제품처럼 들어가게 된다. 해당 기종의 경우 초점 고정식으로 이 수준의 제품부터는 정말 무슨 탐조등처럼 적외선을 비춰대는 모습을 별도의 적외선 카메라를 통해서 볼 수 있다.

또한 광량이 모자랄 경우 추가적인 적외선 투광기(IR Illuminator)를 부작 하기도 하는데, 과거 2005년까지만 해도 국내 특정업체가 이 분야의 끝판왕이었으나 현재의 경우 그 모델을 카피한 북미의 제품들도 되게 많고 특히 국내의 경우 어느 업체(파***)가 독자적인 적외선 LED 칩을 개발하는 데 성공해서 오스람의 제품만 공급받아 만들던 업체들에 비해 경쟁력이 생긴 덕에 다들 상향평준화가 잘 되어있다. 어느 브랜드던 비슷한 가격이면 제조사에 따라 큰 성능 편차가 나지 않는다.

2016년에 들어서 IR 레이저를 통해 투광 광원을 제공하는 경우도 있는데 대표적으로 이 문서에 자주 사진이 뜨는 HikVision 사의 PTZ 스피드돔 기종 1개가 레이저 방식 IR투광기를 달고 있어 자동 투광각도 조절 및 출력조절과 함께 부가 장치 없이 500m의 인식 범위를 제공한다. 그리고 이렇게 평범한 업체들을 제외하고 슈미트라 불리는 외각 감시 전문 장치들의 경우엔 좀 미친 물건들이 많은데,

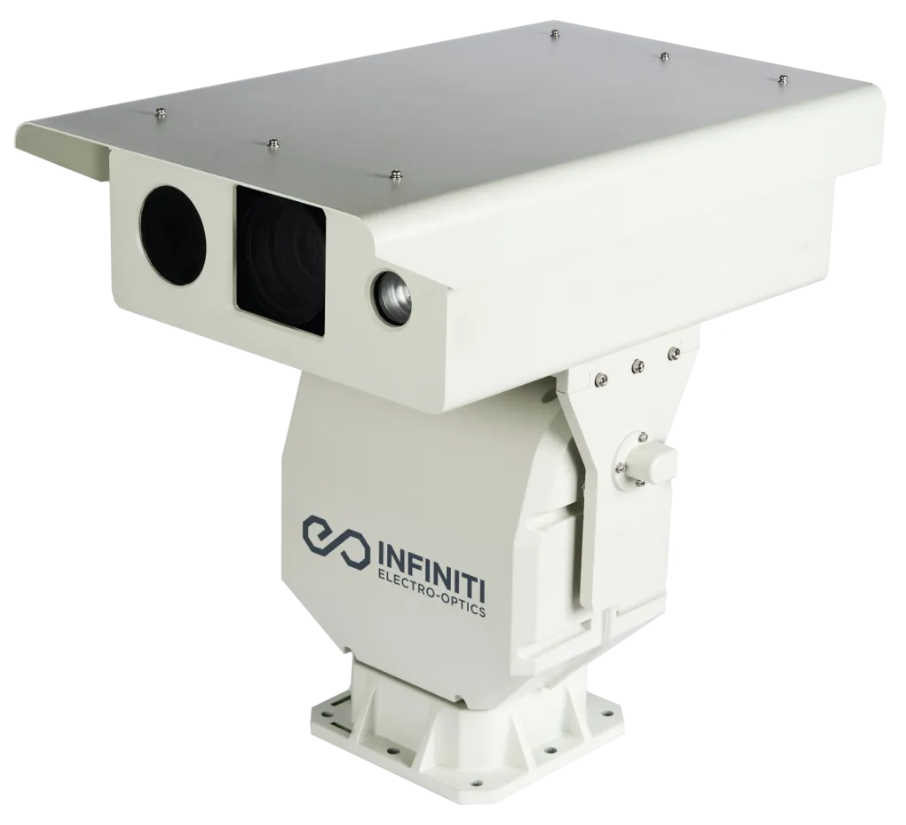

인피니티 옵틱스 - Sentry

인피니티 옵틱스 - Viper

인피니티 옵틱스 - Viper두 기종의 경우 레이저 방식의 IR 투광을 제공하며 옵션상 선택 가능한 최대 스펙에서의 인식 거리는 무려 5km에 달한다. 또한 이런 외각 감시 전문 카메라들은 한국군이 보유한 TOD를 매장할 수 있을 정도로 높은 성능을 제공한다. 국내에서 이런 류의 카메라들을 만드는 곳이 딱 한 군데 있는데 유*에스알. 그 외에는 없으니 이러한 외각 감시 전문 카메라들을 구매하고자 한다면 해외에서 직수입해 오는 것이 가장 좋다.
